Die View Variablen
Die View Variablen bieten die Möglichkeit zur Definition von Variablen, die nur lokal in der aktuellen View verfügbar sind.

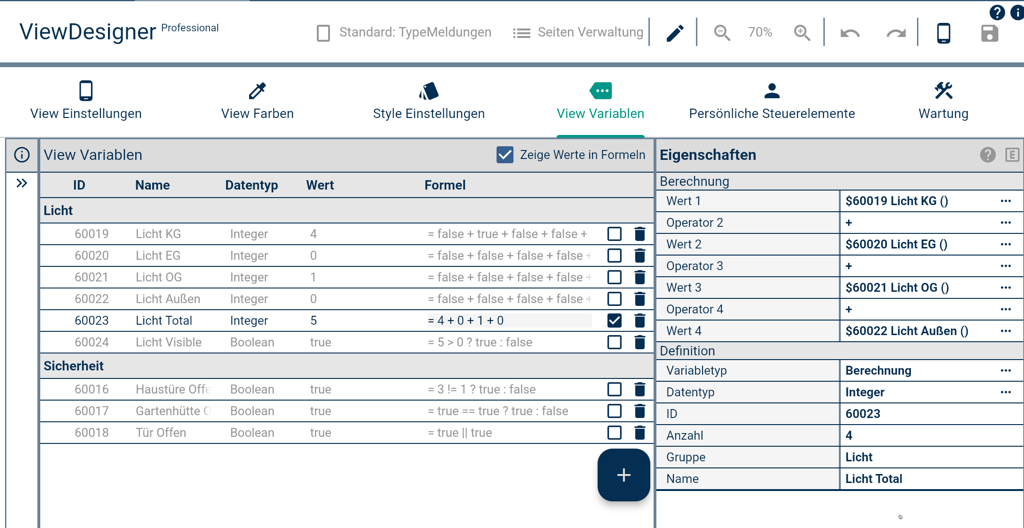

Definition von View Variablen
Folgende Funktionen stehen zur Verfügung:
- Variable hinzufügen
Betätigen Sie den Button (
) um eine neue View Variable zu erstellen. Nach dem
Betätigen des Buttons wird eine neue Variable am Ende der Liste
hinzugefügt und Sie können Ihre gewünschten Werte für Name, Wert, Formel
und dergleichen setzen. - Variable Auswählen
Wählen Sie einen Eintrag in der Liste der View Variablen aus. Nach den Klick auf eine Variable in der Liste wird die entsprechende Variable im Property-Editor geladen und angezeigt.
Verwenden Sie die Checkbox auf der rechten Seite der Liste um mehrere Variablen auszuwählen um die gemeinsamen Eigenschaften zu bearbeiten.
- Variable löschen
Betätigen Sie den Button (
) um die Variable zu löschen. Nach dem Betätigen des
Buttons wird der Eintrag aus der Liste der View Variablen
entfernt.- Zeige Werte in Formeln
Betätigen Sie die Option um die Anzeige von konkreten Werten in der Formelansicht zu aktivieren. Nach dem Aktivieren der Option werden Variablen Werte für die Darstellung der Formel verwendet.
Die folgenden Datenfelder stehen zur Verfügung:
- ID
ID der View Variable.
- Name
Name der Variable
- Datentyp
Datentyp der Variable.
- Wert
Aktueller Wert der Variable.
- Formel
Formel der Variable, gibt Auskunft darüber wie der Wert der Variable berechnet wird.
Verwendung von View Variablen:
Es stehen 3 verschiedene Typen von View Variablen zur Verfügung, der Typ kann direkt im Property-Editor gesetzt werden:
- View Variable
Stellt eine simple Variable zur Verfügung, die von Steuerelementen in der View gelesen bzw. geschrieben werden kann.
- Berechnung
Ermöglicht die Berechnung einer neuen Variablen aus Werten anderer Variablen (Summieren von Werten und dergleichen).
- Bedingung
Setzen den Wert einer Variable anhand einer Bedingung.
- Objekt Info
Objekt Informationen als Variable in der View zur Verfügung stellen (beispielsweise den Namen eines Objektes oder den Event Status).
Verfügbare Properties
- Variablen Typ
Spezifiziert den Typ der View Variable.
- Datentyp
Datentyp der Variable
- ID
Die ID der Variable, diese kann frei gewählt werden, muss aber über dem Bereich von Symcon liegen (dieser endet normalerweise bei 60.000).
- Gruppe
Gruppe der Variable, ermöglicht eine Gruppierung der Variablen im Editor. Diese Gruppierung wird auch im Objektbaum als Parent für die Variable verwendet.
- Name
Name der Variable.
- Variable Wert
Wert der Variable.
- Bedingung Rechts
Wert oder Variable für die rechte Seite einer Bedingung
- Bedingung Links
Wert oder Variable für die linke Seite einer Bedingung
- Bedingung Operator
Operator der für die Bedingung verwendet werden soll.
- Ergebnis False
Wert oder Variable für eine negative Evaluierung einer Bedingung.
- Ergebnis True
Wert oder Variable für eine positive Evaluierung einer Bedingung.
- Anzahl
Anzahl von Werten für eine Berechnung.
- Wert x
Wert oder Variable für eine Berechnung an der Position x.
- Operator x
Operator für eine Berechnung an der Position x.
- Objektinfo Type
Auswahl des eigentlichen Objektinfo Types, folgende Werte stehen zur Verfügung:
Event Status
Name Objekt
In Visualisierung anzeigen
Anwendungsbeispiele
Eine View Variable soll die Anzahl der Beleuchtungen von 3 Stockwerken zusammen addieren:

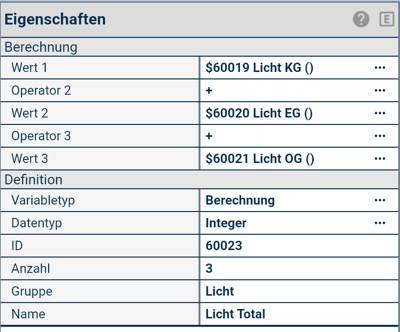

Summe von mehreren Variablen bilden
Eine weitere View Variable soll dazu verwendet werden Menu Einträge sichtbar bzw. unsichtbar zu schalten:

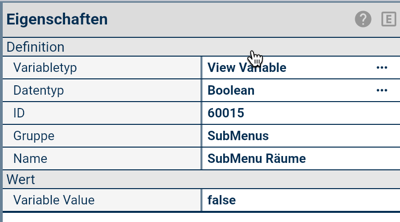

Boolean Variable für Sichtbarkeit von Menu
Folgende View Variable ermittelt ob eine Batterieladung unter 20% fällt

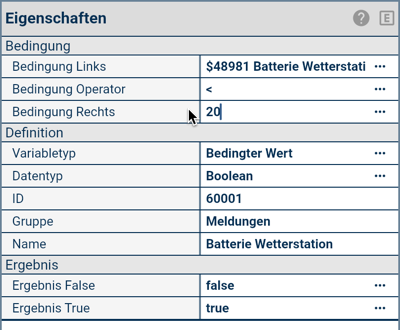

Batterie Ladung auswerten
Weitere Beispiele findet Ihr auf der Hilfe Seite von IPSView.
