Der Objekttyp Variablen-Text ist ein Feld zur Ausgabe eines Textes, der auf einer Variable in IP-Symcon basiert. Verwenden Sie dieses Element zur Darstellung von Messwerten, Datumsausgaben, Statusanzeigen usw.
Der technische Wert der Variablen kann mittels der Properties für die Ausgabe angepasst werden.
Properties
- ID
Die ID der Variablen in IP-Symcon.
- Automatische Größe
Falls aktiviert, passt sich die Größe automatisch dem Text an.
- Textausrichtung
Bestimmt die Ausrichtung des Textes wenn die Option "Automatische Größe" nicht aktiviert ist. Folgende Auswahlmöglichkeiten stehen zur Verfügung: "Links", "Zentriert" und "Rechts".
- Darstellung
Bestimmt die Darstellung bzw. die Formatierung, je nach Wert stehen noch weitere Eigenschaften im PropertyEditor zur Verfügung.
Folgende Auswahlmöglichkeiten stehen zur Verfügung:
Wert
Assoziationen
Prozentwert
Zeitstempel
Zeitstempel (Datum)
Zeitstempel (Uhrzeit)
Synchronisiere Profil
- Präfix
Ein beliebiger Text, der dem Wert der IP-Symcon-Variablen bei der Ausgabe vorangestellt wird.
- Suffix
Ein beliebiger Text, der an den Wert der IP-Symcon-Variablen bei der Ausgabe angehängt wird (z.B. °C bei Temperaturen).
- Nachkommastellen
Erlaubt Kommazahlen in der Ausgabe zu runden (z.B. um die Temperatur mit nur einer Nachkommastelle anzuzeigen).
- Assoziationen
Hier können Sie festlegen, dass bestimmte technische Werte von IP-Symcon benutzerfreundlich angezeigt werden sollen (z.B.
0=Ausgeschaltetund1=Eingeschaltetbei einer Leuchte).(Anmerkung für Techniker: Es sind Key/Value-Paare, mit denen Integer- und Boolean-Werte übersetzt werden können.)
- Synchronisiere Assoziationen
Synchronisiert die Assoziationen vom Variablen-Profil der konfigurierten IP-Symcon-Variable .
- Formatierung
Bestimmt die Darstellung von numerischen Werten und Unix Timestamp Variablen. Falls hier keine Angabe erfolgt, wird das Format verwendet, das in den allgemeinen View Einstellungen spezifiziert wurde. Wenn dort auch nichts spezifiziert wurde, wird der Standard des Gerätes verwendet.
Gegeben ist eine Variable, welche die aktuelle Temperatur eines Wohnraums als Kommazahl speichert:
Variable in IP-Symcon
IPSView bietet für diese Variable ein Label an, platzieren Sie das Steuerelement durch "Drag & Drop" auf der Zeichenfläche und setzen Sie die IP-Symcon ID der Variable. Alternativ können Sie natürlich auch die Suche im Repository verwenden und nach der betreffenden Variable suchen, in diesem Fall ist die Variable bereits gesetzt.

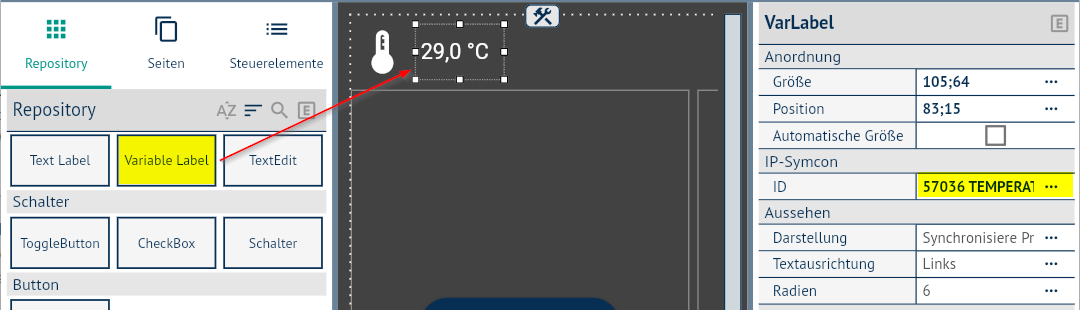

Variable mit Synchronisierung des Profils
Nach dem Erstellen des Steuerelements, orientiert sich die Darstellung der Variable automatisch am Profil der Variable, Sie können aber auch Ihre eigenen Parameter angeben:

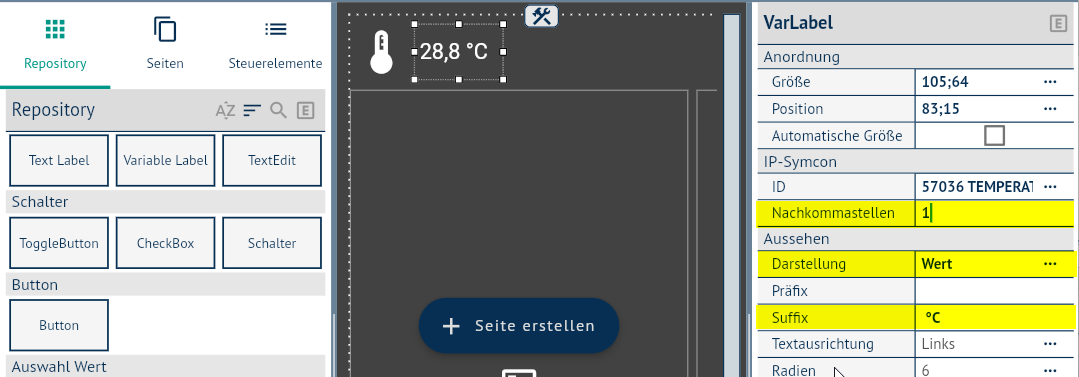

Variable gerundet und mit einer Maßeinheit versehen
