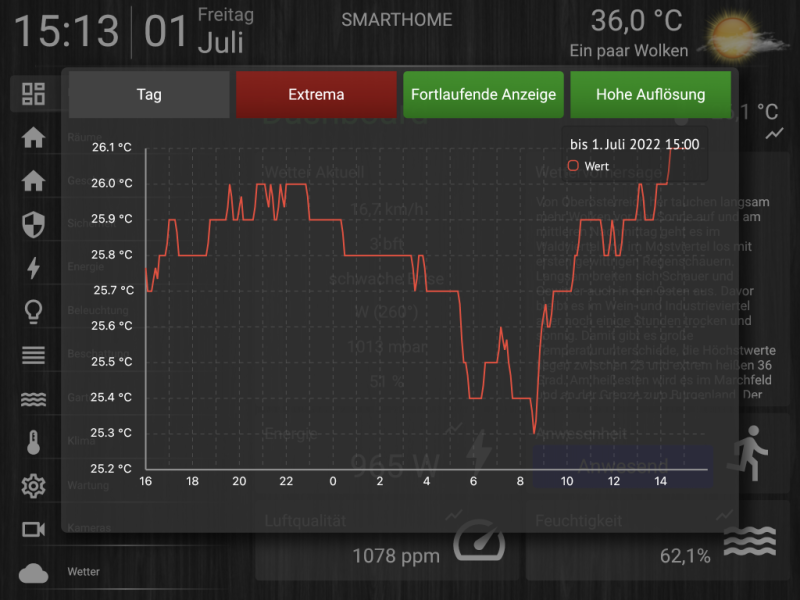

Objekttyp: Charts

Properties

Zeige Werte bei Balken

Ermöglicht die Anzeige der entsprechende Werte direkt im Balkendiagramm, folgende Optionen stehen zur Verfügung:

• Keine

• Formatiert

• Formatiert mit Hintergrund

• Einfach

• Einfach mit Hintergrund

Übereinander anordnen

Aktivieren Sie diese Option um die Darstellung der Balken übereinander (Stacked) darzustellen.

Tooltips

Ermöglicht die Darstellung von Tooltips bzw. einem Zeigegerät, folgende Optionen stehen zur Verfügung:

• Keine Anzeige

• Tooltip

• Zeigegerät (Gruppiert)

• Zeigegerät (Variabel)

Zoomen

Aktivieren Sie diese Option um das Zoomen im Diagramm zu ermöglichen.

Wischen

Aktivieren Sie diese Option um die Navigation mit Wischgesten im Diagramm zu aktivieren.

Typ des Charts

Typ des Charts, folgende Werte stehen zur Verfügung:

• IPSView

• IP-Symcon (nicht alle Optionen stehen bei diesem Chart zur Verfügung)

ObjektID

Die ID der Variable bzw. des Media-Objektes in IP-Symcon.

Intervall Aktualisierung

Intervall für eine zyklische Aktualisierung des Charts in Minuten, bei Angabe von 0 erfolgt keine automatische Aktualisierung des Charts.

Datumsoffset

Offset für die Zeitspanne, eine Eingabe von 1 bewirkt zum Beispiel bei einem monatlichen Chart die Anzeige des Vormonats.

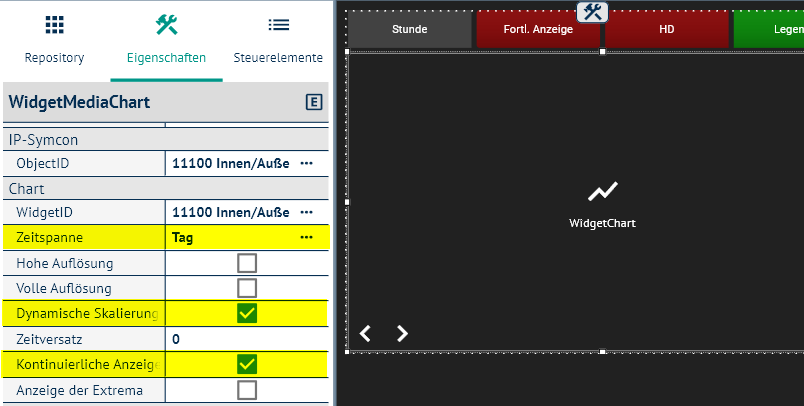

Zeitspanne

Die Zeitspanne, die dargestellt werden soll.

Folgende Werte stehen zur Auswahl:

• Dekade

• Jahr

• Monat

• Woche

• Tag

• Stunde

Kontinuierliche Anzeige

Bei Angabe von Ja, endet die Zeitspanne beim aktuellen Tag, bei Angabe von Nein, wird immer ein komplette Periode (Jahr, Monat, Woche, Tag oder Stunde) dargestellt.

Anzeige der Extrema

Bei Aktivierung der Optionen werden die Extrema des aktuellen Graphen eingeblendet (nur für normale Variablen Graphen möglich).

Füllfarbe Graph

Spezifiziert die Füllfarbe des Graphen bei Angabe einer Variablen für den Chart

Linienfarbe Graph

Spezifiziert die Linienfarbe des Graphen bei Angabe einer Variablen für den Chart

Linienbreite

Breite der Chart Linien

Radius Punkte

Radius der Punkte im Chart

Mobiler Modus

Bei Aktivierung der Option wird die Darstellung des Charts bei Unterschreiten einer bestimmten Größe automatisch auf eine mobile Anzeige optimiert. Es werden die Chart Achsen ausgeblendet und das Zeigegerät aktiviert.

Anzeige Legende

Bei Aktivierung wird eine Legende mit einer Beschreibung der Graphen rechts oben im Chart dargestellt.

Type Legende

Spezifiziert welche Daten die Legende anzeigen soll, folgende Werte stehen zur Auswahl:

• Datum und Legende

• Legende

• Datum

Richtung Legende

Spezifiziert die Darstellung der Legende, folgende Optionen stehen zur Auswahl:

• Horizontal

• Vertikal

Hohe Auflösung

Bei Aktivierung wird das Chart mit einer hohen Auflösung dargestellt.

Anzeige Max/Min

Bei Aktivierung werden die Maxima und Minima des Graphen dargestellt.

Important

Diese Option ist nur für Charts mit einem Graphen möglich.

Optimierung für Mobiles

Bei Aktivierung wird der Chart auf die Darstellung auf mobilen Endgeräten optimiert.

Skalierung Schriftfarbe

Farbe für die Anzeige der Achsenbeschriftung.

Skalierung Schriftgröße

Größe der Schrift für die Anzeige der Achsenbeschriftung.

Skalierung Linienfarbe

Farbe für die Anzeige der Achsen.

Gitternetzfarbe

Farbe für die Anzeige des Gitternetzes.

Achsen

Ermöglicht das Ausblenden einzelner Achsen, folgende Optionen stehen zur Verfügung:

• Alle Achsen

• Nur Links

• Nur Rechts

• Keine Achse

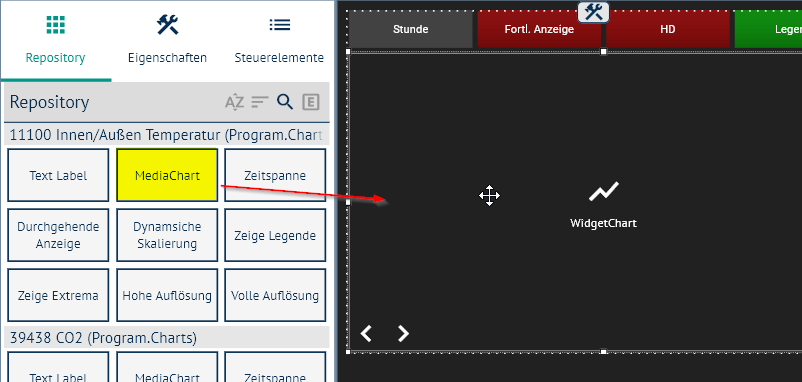

Verlinkbare Steuerelemente

Folgende Steuerelemente können mit dem Widget über die ID verlinkt werden:

Aktualisieren

Steuerelemente um eine Aktualisierung des Charts auszulösen.

Graph Sichtbarkeit

Steuerelemente mit denen man die Sichtbarkeit eines Graphens umschalten kann.

Important

Der anzusteuernde Graph ist im Feld "Widget Parameter" codiert, die Angabe des Graphen Index ist dabei 0 basierend (für die Ansteuerung des 4. Graphen ist die Angabe von "3" im Feld Widget Parameter erforderlich)

Kontinuierliche Anzeige

Steuerelemente mit denen man zwischen normaler Anzeige und kontinuierlicher Anzeige umschalten kann.

Mobile Darstellung

Steuerelemente mit denen man zwischen normaler und Mobiler Darstellung umschalten kann

Zeige Legende

Steuerelemente mit denen man die Anzeige der Legende aktivieren bzw. deaktivieren kann:

Hohe Auflösung

Steuerelemente mit denen man die hohe Chartauflösung aktivieren kann (HD)

Volle Auflösung

Steuerelemente mit denen man die volle Chartauflösung aktivieren kann (RAW)

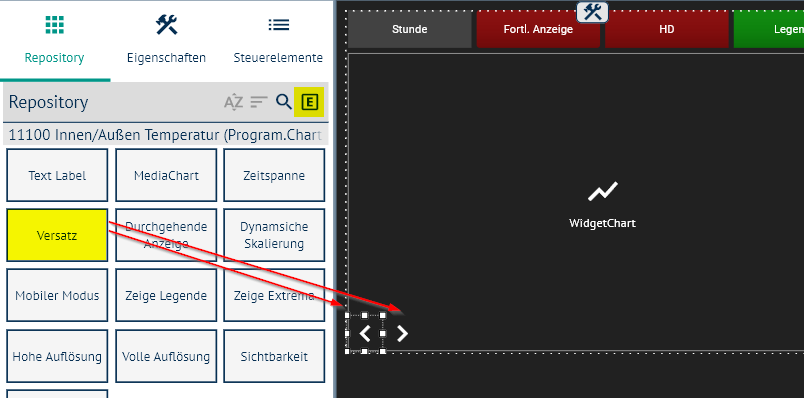

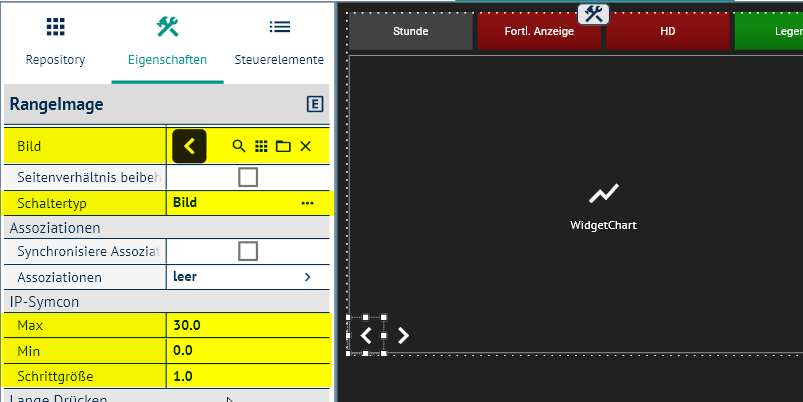

Zeitversatz

Steuerelemente mit denen man den Zeitversatz des Charts steuern kann.

Zeitspanne

Steuerelemente mit denen man die gewählte Zeitspanne verändern kann.

Folgende Werte können mit den Steuerelementen verwendet werden:

• 0 = Jahr

• 1 = Monat

• 2 = Tag

• 3 = Woche

• 4 = Stunde

• 5 = Dekade
