Das Module "Invertiere Wert" bietet die Möglichkeit um einen Wert zu invertieren. Das jeweilige Minimum bzw. Maximum kann entweder über die Eigenschaften des Modules konfiguriert werden oder alternativ bietet das Modul auch Eingänge für die Werte an.

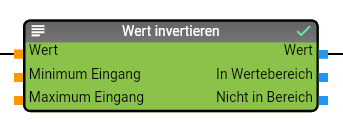

Modul "Invertiere Wert"
Properties
- Verbinder für Bereichsüberprüfung
Aktiviert die Datenpunkte am Ausgang "In Bereich" und "Nicht in Bereich". Standardmäßig sind diese Datenpunkte nicht aktiviert.
- Verbinder für Limits
Aktiviert die Datenpunkte am Eingang für die Limits ("Minimum Eingang" und "Maximum Eingang"). Standardmäßig sind diese Datenpunkte nicht aktiviert.
- Maximum Eingang
Spezifiziert das Maximum für die Invertierung des Wertes, wird nur verwendet wenn die Datenpunkte für die Limits nicht aktiviert sind.
- Minimum Eingang
Spezifiziert das Minimum für die Invertierung des Wertes, wird nur verwendet wenn die Datenpunkte für die Limits nicht aktiviert sind.
Datenpunkte Eingang
- Wert
Wert der invertiert werden soll
- Minimum Eingang
Minimum Wert für die Invertierung. Dieser Datenpunkt ist nur vorhanden wenn die Eigenschaft "Verbinder für Limits" aktiviert wurde.
- Maximum Eingang
Maximum Wert für die Invertierung. Dieser Datenpunkt ist nur vorhanden wenn die Eigenschaft "Verbinder für Limits" aktiviert wurde.
Datenpunkte Ausgang
- Wert
Konvertierter Wert
- In Bereich
Liefert "true" wenn sich der zu invertierende Wert innerhalb von Minimum und Maximum befand. Dieser Datenpunkt ist nur vorhanden wenn die Eigenschaft "Verbinder für Bereichsüberprüfung" aktiviert wurde.
- Nicht in Bereich
Liefert "true" wenn sich der zu invertierende Wert außerhalb von Minimum und Maximum befand. Dieser Datenpunkt ist nur vorhanden wenn die Eigenschaft "Verbinder für Bereichsüberprüfung" aktiviert wurde.
